順磁氧分析儀防爆工藝PMA-51D
-
- 順磁氧分析儀防爆工藝PMA-51D
- HORIBA堀場
- PMA-51D
- 日本
- 電議
更多詳細資料請來電咨詢！
仕様
|
形式 |
PMA-51d |
|||
|---|---|---|---|---|
|
防爆構(gòu)造 |
耐圧防爆構(gòu)造 |
|||
|
測定原理 |
磁気ダンベル式（ダンベル形磁気力方式） |
|||
|
測定成分 |
O2 |
|||
|
測定レンジ |
最小レンジ |
0-5vol% |
||
|
最大レンジ |
0-25vol% |
|||
|
最大レンジ數(shù) |
4レンジ |
|||
|
最大レンジ比 |
1:5 |
|||
|
性能 |
繰返し性 |
ゼロ：フルスケールの±0.1vol%O2 |
||
|
直線性 |
フルスケールの±1.0% |
|||
|
ドリフト※1 |
ゼロ：フルスケールの±0.05vol%O2/ 週 |
|||
|
応答時間（分析計入り口から） |
T90=20 秒以內(nèi) |
|||
|
試料ガス |
組成 |
?酸素濃度 21% 以下、ダスト 無し、ミスト 無し |
||
|
圧力 |
1.98 kPa 以上 |
|||
|
流量 |
300 mL/ 分 |
|||
|
溫度 |
周囲溫度 |
|||
|
排出點 |
大気放出 |
|||
|
接ガス部材質(zhì) |
SUS304、SUS316、Pt、ガラス、FKMなど |
|||
|
外形寸法 |
W540×D395×H456mm（取付板含む） |
|||
|
質(zhì)量 |
約45kg |
|||
|
表示 |
LED デジタル濃度表示、狀態(tài)表示 |
|||
|
校正方式 |
標準：手動校正 オプション：自動校正 |
|||
|
アナログ出力※2 |
出力內(nèi)容 |
濃度出力 1ch |
||
|
出力仕様 |
絶縁出力 DC 4-20mA（ DC 0-16mA/0-20mA、DC 0-1V/0-5V/1-5V/0-10V はオプション仕様） |
|||
|
アナログ値警報 |
出力電流/ 電圧のスパン幅の-10% から+110% の範囲で任意設(shè)定可能 |
|||
|
接點出力 |
出力內(nèi)容 |
分析計警報/ 分析計注意/ 校正?保守中/ 測定レンジ |
||
|
出力仕様 |
DC30V/0.1A（抵抗負荷）、ドライ接點、COM 共通、動作時接點閉 |
|||
|
接點入力 |
入力內(nèi)容 |
測定レンジ切換/ 自動校正シーケンス開始 |
||
|
入力仕様 |
開放時電圧：DC24V |
|||
|
通信 |
インターフェース |
RS-485 |
||
|
プロトコル |
Modbus®RTU※3 |
|||
|
通信速度 |
19200 /9600 /4800 /2400 /1200 bps から選択 |
|||
|
設(shè)置環(huán)境 |
設(shè)置場所 |
屋內(nèi)設(shè)置 |
||
|
周囲溫度 |
-5～40℃?。ㄖ鄙淙展?、輻射熱ろf勝い長齲?/p> |
|||
|
相対濕度 |
90% 以下 |
|||
|
振動 |
ポンプやファン付近など振動が大きなところは避けて設(shè)置して下さい（100Hz、0.3m/s2 以下） |
|||
|
粉塵 |
環(huán)境基準以下 |
|||
|
ユーティリティー |
電源電圧 |
定格 AC100～120V±10%、またはAC200～240V±10%（但し最大AC250V） |
||
|
電源周波數(shù) |
定格 50/60Hz 共通 ±5% |
|||
|
消費電力 |
電源投入時80VA、定常時約40～70VA |
|||
※1 大気圧が一定で、周囲溫度変化が±5℃のこと。
※2 シールドケーブルが必要です。
※3 ModbusはSchneider Automation Inc. の登録商標です。

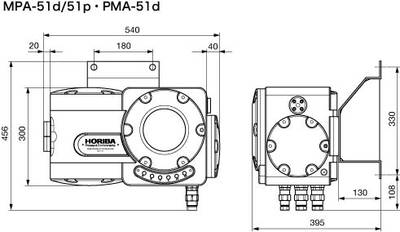

外形寸法図?他（単位：mm）
